1. VVVF kontrolli aluspõhimõtted
1.1 V/Hz suhe
VVVF juhtimise põhiprintsiip on mootori pinge (V) ja sageduse (Hz) vahelise konstantse suhte säilitamine. Vahelduvvoolu asünkroonmootoris on staatori magnetvoog võrdeline V/f-ga. Kui sagedust vähendatakse ilma pinget proportsionaalselt vähendamata, siis magnetsüdamik küllastub, põhjustades liigset voolu ja ülekuumenemist. Ja vastupidi, kui pinge on sageduse jaoks liiga madal, langeb pöördemomendi tootmine.
Hoides V/f konstantsena kogu kiirusvahemikus, tagab VVVF-ajam, et mootor toodab nimipöördemomenti nullkiirusest kuni põhikiiruseni. Põhikiirusest kõrgemal ei saa pinge tõusta üle toiteallika, mistõttu ajam lülitub "välja nõrgenemise" režiimi, kus sagedus suureneb, samas kui pinge jääb konstantseks. Selles piirkonnas väheneb maksimaalne pöördemoment koos kiirusega, kuid mootor võib jätkata kiirendamist maksimaalse nimikiiruseni.

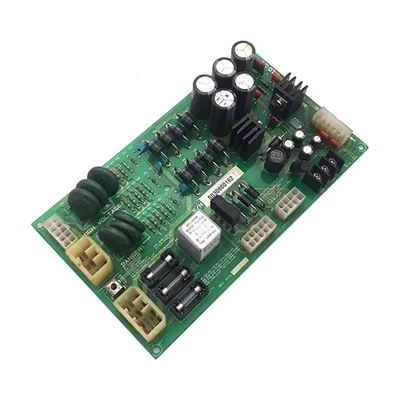

1.2 Power Stage'i arhitektuur
Tüüpiline lifti VVVF-ajam koosneb kolmest võimsuse muundamise etapist:
Alaldi:Muudab kolme-faasilise vahelduvvooluvõrgu (tavaliselt 380-480 V, 50/60 Hz) alalisvooluks. Kaasaegsetes draivides kasutatakse IGBT-sildadega aktiivseid esiotsa (AFE) alaldeid, mis võtavad võrgust sinusoidset voolu, mille võimsustegur läheneb ühtsusele, mitte vanemaid harmoonilisi moonutusi tekitavaid dioodsilda.
DC buss:Alalisvooluahela kondensaatoripank silub alaldatud alalisvoolu ja salvestab energiat inverteri astme jaoks. Tüüpiline alalisvoolu siini pinge on 600-700 V 400 V klassi ajamite puhul. Kondensaatorid neelavad ka pidurdamisel regenereeritud energiat.
Inverter:Kasutab impulss{0}}laiusmodulatsiooni (PWM), et teisendada alalisvoolu tagasi muutuva-sagedusega vahelduvvooluks. Kuus IGBT-d (Isolated Gate Bipolar Transistors), mis on paigutatud kolmefaasilisse sildlülitisse sagedustel 2–16 kHz, tekitades sünteesitud siinuslaine väljundi, mille pinget ja sagedust juhib täpselt draivi protsessor.
2. Kontrolli algoritme ja jõudlust
2.1 Skalaarne (V/f) juhtimine
Lihtsaim VVVF-i teostus kasutab avatud-ahela V/f juhtimist, kus ajam annab kiiruse võrdlussignaali alusel käsu konkreetsele pingele ja sagedusele, ilma mootori tegelikku kiirust või voolu mõõtmata. See lähenemisviis on kulutõhus- ja piisav lihtsate rakenduste jaoks, nagu kaubaliftid ja madala kiirusega-reisijateliftid. Siiski ei suuda see säilitada täpset kiirust muutuva koormuse tingimustes ja pakub madalatel pööretel piiratud pöördemomenti.
2.2 Vektorjuhtimine (väljale -orienteeritud juhtimine)
Kaasaegsetes reisijateliftides kasutatakse üldiselt vektorjuhtimist, mida tuntakse ka kui väli{0}}orienteeritud juhtimist (FOC). See algoritm teisendab mootori kolme-faasi voolu pöörlevaks tugiraamiks, mis on joondatud rootori vooga, võimaldades sõltumatult juhtida pöördemomenti-tootvat voolu ja voogu-tootvat voolu - analoogselt alalisvoolumootori eraldiseisva armatuuri ja välja juhtimisega.
Vector control requires feedback of rotor position or flux angle, obtained either from an encoder mounted on the motor shaft (sensored vector control) or estimated from motor voltage and current measurements (sensorless vector control). High-speed elevators (>3 m/s) kasutavad kiiruse ja asukoha täpseks juhtimiseks alati koodereid eraldusvõimega 1000–4096 impulssi pöörde kohta.
Toimivuse võrdlus:Vector-juhitavad liftid saavutavad maandumisel kiiruse reguleerimise täpsuse ±0,1% ja asukoha täpsuse ±3 mm täpsusega -, mis on 10-kordne paranemine võrreldes vanemate V/f-ajamitega ja 50-kordne paranemine kahekiiruseliste mootorisüsteemidega.
2.3 Otsene pöördemomendi juhtimine (DTC)
Täiustatud juhtimisstrateegia, mida kasutatakse esmaklassilistes liftiajamites, juhib DTC otse mootori pöördemomenti ja voogu ilma vahevoolu juhtimisaasadeta. Võrreldes mootori tegelikke olekuid matemaatilise mudeliga, valib DTC kontroller iga 25–40 mikrosekundi järel optimaalse inverteri lülitusoleku. See tagab erakordselt kiire pöördemomendi reaktsiooni (< 2 ms) and superior low-speed performance, making DTC ideal for high-rise elevators with heavy loads and critical leveling requirements.
3. Lifti liikumise profileerimine
VVVF-ajam teostab iga reisi jaoks etteantud liikumisprofiili, mille lifti kontroller arvutab sõidukauguse, nimikiiruse ja mugavuse parameetrite põhjal. Tüüpiline profiil koosneb:
Kiirendusfaas:Tõmbumine-piiratud ramp nullist nimikiiruseni. Maksimaalne tõmblus on tavaliselt 0,5–2,0 m/s³, kõrgemad väärtused on vastuvõetavad kaubaveol ja madalamad luksuslike reisiliftide puhul.
Püsikiiruse faas:Ühtlane sõit nimikiirusel suurema osa teekonnast.
Aeglustusfaas:Sümmeetriline kiirenduse suhtes, viies auto sujuvalt roomekiirusele (tavaliselt 0,1–0,3 m/s) enne maandumistsooni sisenemist.
Nivelleerimine:Täpne madalal{0}}kiirusel lähenemine auto põranda joondamiseks lävepakuga ±5 mm piires.
VVVF-ajam võtab liftikontrollerilt vastu kiiruse etalonsignaali (tavaliselt analoog-0-10V, ±10V või digitaalse CANopen/Etherneti side kaudu) ja kasutab oma vektorjuhtimisalgoritmi, et panna mootor seda referentsi võimalikult täpselt jälgima. Kaasaegsed ajamid saavutavad kiiruse järgselt konstantsel kiirusel alla 0,5% ja kiirendamisel alla 2%.
4. Regeneratiivse ajami tehnoloogia
4.1 Energia taaskasutamise põhimõte
Tavalises (mitte-regeneratiivses) VVVF-sõidus, kui lift laskub kerge autoga või tõuseb üles raske autoga, toimib mootor generaatorina, tootes elektrienergiat. Ilma regenereerimiseta hajub see energia soojusena alalisvoolu siiniga ühendatud piduritakistites. Tüüpiline mitte-regeneratiivne ajam võib takistisoojuseks raisata 20–40% kogu energiatarbimisest.
Regeneratiivsed ajamid asendavad dioodalaldi aktiivse IGBT esiosaga, mis suudab energiat kahesuunaliselt üle kanda. Kui mootor toodab voolu, sünkroniseerub regeneratiivmuundur vooluvõrguga ja toidab energia tagasi hoone elektrivõrku. Tõhususe paranemine on märkimisväärne:
| Hoone tüüp/liiklus | Energiasääst regenereerimisega |
|---|---|
| Madala{0}}korruseline elamu (kerge liiklus) | 15 – 25% |
| Kesk{0}}hoone (mõõdukas liiklus) | 25 – 35% |
| Kõrge{0}}reklaam (tihe liiklus) | 30 – 45% |
| Haigla või hotell (muutuv koormus) | 20 – 30% |
4.2 Aktiivse esiotsa (AFE) eelised
Lisaks energia taastamisele pakuvad AFE regeneratiivajamid täiendavaid eeliseid:
Harmooniline vähendamine:AFE-ajamid kasutavad peaaegu siinusvoolu, mille harmooniline moonutus (THD) on alla 5%, võrreldes dioodalaldi 80–120% THD-ga. See välistab vajaduse väliste harmooniliste filtrite järele ja hoiab ära häired hoone elektrisüsteemides.
Ühtne võimsustegur:AFE kontrollib pinge ja voolu vahelist faasinurka, hoides võimsusteguri 1,0 lähedal kõigis töötingimustes. See vähendab kommunaalteenuste nõudluse tasusid ja kaotab reaktiivvõimsuse trahvid.
Vähendatud masinaruumi jahutus:Pidurdustakistite kõrvaldamine eemaldab olulise soojusallika, vähendades masinaruumi HVAC-i nõudeid 30-50%.
5. Ajami valik ja suuruse määramine
Liftirakenduse jaoks õige VVVF-ajami valimine nõuab ajami võimsuse sobitamist mootorinõuetega, võttes samal ajal arvesse ülekoormusvõimet, keskkonnatingimusi ja juhtimisfunktsioone.
5.1 Nimivõimsus
Ajami pidev võimsus peab olema võrdne mootori nimivõimsusega või ületama seda. Liftirakendused nõuavad aga kiirendamiseks suurt ülekoormusvõimet. Ajam peab seisukäivitusest kiirendamise ajal andma 10–60 sekundi jooksul 150{5}}200% nimivoolust. Enamiku liftispetsiifiliste ajamite standardvarustuses on 150% ülekoormus 60 sekundiks.
5.2 Sisendpinge ja faasid
Standardsed tööstuslikud VVVF-draivid aktsepteerivad kolme{0}}faasilist 380-480 V vahelduvvoolu sisendit. Ainult ühe-faasilise toiteallikaga kohtades on saadaval spetsiaalsed ühe-faasisisendajamid kuni ligikaudu 3,7 kW. Väga suurte liftide jaoks (raske kaubavedu, kiired{8}}) võib voolu ja kaabli suuruse vähendamiseks määrata keskpingeajamid (690 V või kõrgem).
5.3 Korpus ja keskkonnareiting
Masinaruumi ümbritseva õhu temperatuur on tavaliselt vahemikus 5 kuni 40 kraadi. Ajamid peavad olema vähendatud üle 40 kraadi või varustatud sundventilatsiooniga. Välispaigaldiste või konditsioneerita paigalduse jaoks määrake ajamid töötemperatuuri vahemikuga -10 kraadi kuni +50 kraadi. Tolmune keskkond nõuab IP54 või kõrgemat kaitseklassi.
6. Hooldus ja diagnostika
6.1 Ennetav hooldus
VVVF-ajamid vajavad elektromehaaniliste juhtimissüsteemidega võrreldes minimaalset hooldust, kuid igal aastal tuleks kontrollida mitmeid elemente:
DC siini kondensaatorid:Mõõtke mahtuvus ja võrrelge andmeplaadi väärtusega. Mahtuvuskadu > 20% näitab, et on vaja asendada (tavaline eluiga: 8-12 aastat).
Jahutussüsteem:Puhastage jahutusradiaatori ribid ja jahutusventilaatorid. Ventilaatori laagri eluiga on tavaliselt 5-7 aastat; ennetavalt asendada.
Ühendused:Pöördemoment-kontrollige toiteklemmide kruvisid ja ülekuumenemisest tingitud värvimuutusi.
Parameetrite varundamine:Draivi parameetrite allalaadimine ja arhiveerimine. Avariitaaste jaoks salvestage varukoopia pilves või turvalises kohas.
6.2 Sisseehitatud-diagnostika
Kaasaegsed lifti VVVF-ajamid sisaldavad kõikehõlmavaid diagnostikavõimalusi:
Mootori voolu-jälgimine reaalajas, pinge, pöördemomendi ja temperatuuri jälgimine
Reisi ajaloo logimine ajatemplite ja vigade töötingimustega
IGBT tervise jälgimine (Vce küllastuspinge trendid)
Kodeerija tagasiside kinnitamine
Pidurikontuuri jälgimine
Paljud draivid pakuvad nüüd IoT-ühenduvust, laadides tööandmed üles pilveplatvormidele, kus AI-algoritmid analüüsivad suundumusi ja ennustavad tõrkeid enne nende tekkimist. Varajased kasutajad teatavad, et draiviandmete analüüsil põhineva ennustava hoolduse abil väheneb planeerimata seisakuaeg 30–50%.
7. Tulevikutrendid
VVVF-i liftiajamite areng jätkub mitmel viisil. Ränikarbiidist (SiC) IGBT-d ja MOSFET-id võimaldavad lülitussagedusi üle 50 kHz, vähendades mootorimüra ja võimaldades kompaktsemaid filtreid. AI-põhised juhtimisalgoritmid, mis õpivad looma liiklusmustreid ja optimeerivad saatmist reaalajas-, hakkavad kommertskasutusele võtma. Ja alalisvoolu mikrovõrgu integreerimine -, kus liftid ühenduvad otse hoone-suuruses aku salvestusruumiga ilma vahelduvvoolu konversioonikadudeta -, tõotab järjekordset sammu-tõhususe muutust null{10}}hoonete jaoks.
